Test di misurazione della scivolosità
Test Europei
Due sono gli standard europei che devono essere soddisfatti e
che fanno parte della norma EN 14041, che è lo standrad
CE per i pavimenti resilienti, tessili e laminati.
Sono:
· EN 13893 - pull sled test si richiede un coefficiente
di attrito dinamico ≥0.30.
La prova prevista in questa norma (per superfici asciutte) viene fatta applicando un carico sopra un cursore che viene trainato su una superficie piana.
Lo scopo è quello di misurare il rapporto tra la forza occorrente per trascinarle orizzontalmente e il carico verticale applicato: questo rapporto è indicato come coefficiente
dinamico di attrito. Nella EN 14041 (Rivestimenti resilienti: caratteristiche essenziali) la qualifica DS si ottiene per un valore del coefficiente dinamico
di attrito maggiore o uguale a 0,30.
La norma EN 13893 non normalizza un particolare dispositivo, ma il principio stesso della prova, a cui si devono uniformare gli apparecchi che intendono certificare
il coefficiente di attrito dinamico.
Questo principio è quello a cui si fa riferimento nel D.M. 236/1989 (barriere architettoniche), in esso però la qualifica di “non sdrucciolevole” viene associata ad un
valore del coefficiente dinamico di attrito pari a 0,40 (e non 0,30).
· EN 13845 Annex C - (dedicata ai pavimenti resilienti con elevata resistenza allo scivolamento). Si fa riferimento al metodo descritto nella DIN 51130: per utilizzatori
che indossano scarpe da lavoro e l’agente contaminante è di tipo oleoso e al metodo descritto nella DIN 51097:
per utenti che utilizzano la superficie a piedi nudi in condizioni bagnate e l’agente contaminante è acqua saponata.
Per piedi nudi si richiede ≥15° per piedi calzati ≥20°
E' obbligatorio per i produttori di pavimenti come Altro
superare questi standard se vogliono vendere i loro pavimenti
classificandoli come antisdrucciolo in Europa
Pendulum test TRRL BS7976
La prova del pendolo consente valutazioni del coefficiente dinamico anche in condizioni bagnate.
Il coefficiente di frizione del test del "pendolo"" è basato sull'oscillazione di un tampone in gomma.
La superficie antisdrucciolo del pavimento va a frenare l'oscillazione del
pendolo misurandone l'intensità. I risultati si leggono nella tabella seguente.
Classi di riferimento del Pendulum test:
Valori Pendulum test
Slip resistance value (TRRL)
|
Potential for slip
|
0 - 24
|
High
|
25 - 35
|
Moderate
|
36 +
|
Low
|
Tutti i pavimenti di sicurezza Altro superano il valore 36 che
indica il minor rischio di scivolamento.
Misuratore di rugosità
Una indicazione sulla scivolosità si può avere misurando la rugosità
della superficie di un pavimento.
Questo test utilizza un sensore di
rugosità che misura con un coefficiente Rz e può fornire indicazioni utili sulla scivolosità di un pavimento in condizioni bagnate.
Le classi di riferimento sono:
Rz inferiore a 10 µm | pavimentazione potenzialmente molto scivolosa |
Rz compresa tra 10 e 20 µm | pavimentazione moderatamente scivolosa |
Rz superiore a 20 µm | pavimentazione con basso potenziale di scivolamento. |
Si sottolinea comunque che un coefficiente Rz superiore a 20 µm non è di per sé sufficiente per garantire un basso livello di rischio in qualsiasi condizione.
Sono disponibili in letteratura dati in grado di evidenziare le rugosità minime richieste in relazione al tipo di agente contaminante.
Per avere una più corretta valutazione dell’antisdrucciolo di un pavimento è buona norma utilizzare congiuntamente i risultati dei due sistemi:
- Prova del Pendolo e
- Letture strumentali della Rugosità superficiale della pavimentazione.
Gli Health and Safety Laboratories hanno messo a punto un metodo di valutazione basato su queste 2 prove combinate.
Test rampa inclinata DIN 51130
La denominazione di “pavimenti antisdrucciolo” può essere applicata alle classi da R9 a R13. Le classi si basano sulla misura dell’angolo di inclinazione
di una rampa pavimentata e contaminata con olio, dove viene posizionata una persona che indossa scarpe da lavoro.
Test rampa inclinata - Classi di riferimento
I valori sopra riportati indicano l’angolo di inclinazione della rampa che conduce alla mancanza di aderenza.
I limiti principali di questa prova sono:
1) gli ambienti di lavoro non devono presentare piani inclinati .
2) l’operatore nella realtà è in movimento, mentre nella prova rimane fermo.

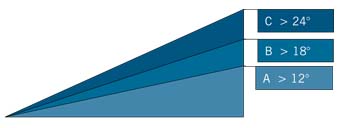

La versione di questo test per utenti che utilizzano la superficie a piedi nudi in condizioni bagnate è DIN 51097.
Qui la rampa è contaminata da una soluzione di acqua e sapone.
La prova conduce altre classi di riferimento.
Il pavimento Altro Marine 20/T20 specifico per utilizzo in ambienti bagnati dove si cammina a piedi nudi è classificato Classe C, la migliore classe di antisdrucciolo.
Scivolamenti e cadute
Molte pavimentazioni che si qualificano
antisdrucciolo hanno una finitura di
superficie che con il tempo può venire via
e lasciare la superficie sottostante liscia e
scivolosa. La tecnologia di produzione dei
pavimenti di sicurezza Altro è tale che le
caratteristiche di antisdrucciolo rimangono
inalterate nell'intero ciclo di vita del
pavimento. Per ulteriori informazioni
contattate il servizio tecnico Formar.
